¿Cuáles son los componentes de un puente grúa eléctrico?

Los puentes grúa eléctricos son equipos esenciales en industrias, almacenes, puertos y centros de logística, ya que permiten mover cargas pesadas de forma eficiente y segura a lo largo de espacios amplios. Su funcionamiento depende de la sinergia de varios componentes especializados, cada uno con una función fundamental para garantizar la operatividad, seguridad y precisión del movimiento. En este artículo, desglosaremos los principales elementos que componen un puente grúa eléctrico, explicando su rol y características clave.

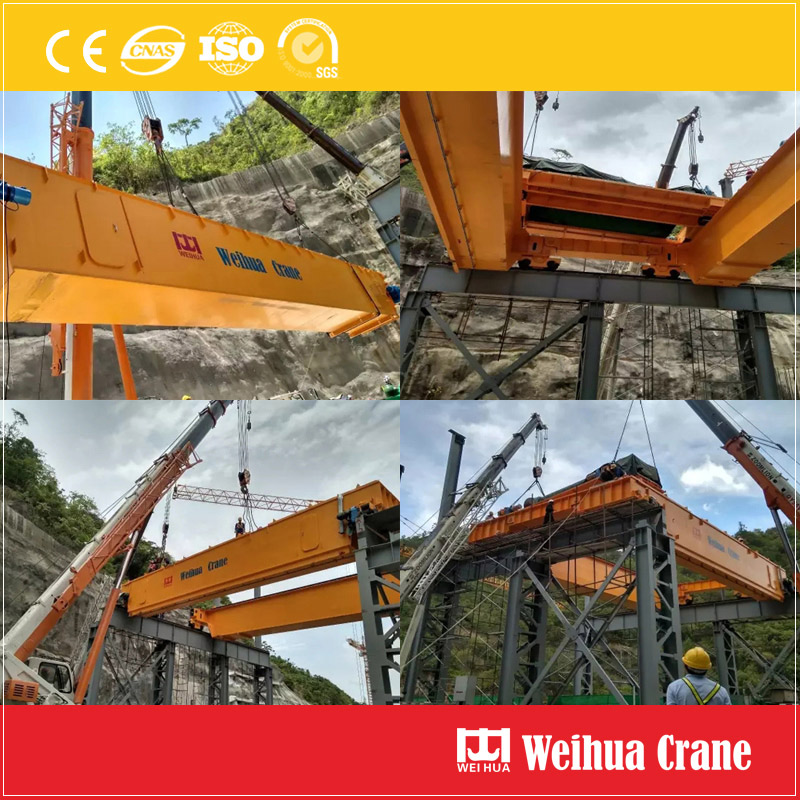

Estructura porticada (o puente)

Es el elemento estructural principal que da nombre al equipo y sirve como soporte para todos los demás componentes. Se compone de dos vigas laterales (llamadas “cabinas” o “horquillas”) unidas por una viga transversal (la “viga de puente”), formando una estructura en forma de “U” invertida.

Generalmente, está fabricada en acero resistente para soportar las cargas pesadas y las tensiones generadas durante la operación. Las vigas laterales se apoyan en carriles instalados en las paredes o pilares del edificio (en el caso de gruas de interior) o en estructuras independientes (para exteriores). Su longitud varía según el ancho del espacio de trabajo (llamado “aleta de cobertura”).

Carro transversal (o trolly)

Este componente se desplaza a lo largo de la viga transversal del puente, permitiendo el movimiento de la carga en dirección perpendicular al desplazamiento del puente. Se compone de un chasis, ruedas (que circulan sobre carriles integrados en la viga) y un motor eléctrico que impulsa su movimiento.

Sobre el carro transversal se monta el mecanismo de elevación, por lo que su diseño debe ser robusto para soportar el peso de la carga más el propio peso del mecanismo. Algunos carros incluyen sistemas de dirección precisa para garantizar que la carga se mueva sin desviaciones.

Mecanismo de elevación

Es el corazón del puente grúa, responsable de levantar y bajar la carga. Se compone de varios elementos clave:

• 1. Motor eléctrico: Proporciona la energía necesaria para el movimiento. Su potencia varía según la capacidad de carga de la grúa (desde varios kW hasta cientos de kW para gruas industriales pesadas).
• 2. Caja de reducción: Reduce la velocidad del motor y aumenta el torque, adaptando el movimiento del motor a las necesidades de elevación (movimiento lento y controlado para cargas pesadas).
• 3. Polipasto y cable: El polipasto es un conjunto de poleas que multiplica la fuerza del motor, permitiendo elevar cargas más pesadas con menos energía. Los cables (generalmente de acero de alta resistencia) se enrollan alrededor de un tambor y están conectados al gancho para sujetar la carga.
• 4. Gancho o dispositivo de sujeción: Es el elemento que entra en contacto directo con la carga. Puede ser un gancho fijo, un agarre de palanca, un imán electromagnético (para cargas ferromagnéticas) o un contenedor (para materiales bulk).

Sistema de tracción del puente

Permite el desplazamiento de toda la estructura porticada a lo largo de los carriles instalados en los soportes (paredes o pilares). Se compone de motores eléctricos (uno por cada viga lateral, para garantizar la sincronización), cajas de reducción y ruedas de tracción.

Este sistema es crucial para cubrir todo el área de trabajo, ya que permite mover la carga de un extremo al otro del recinto. Los motores están controlados de forma coordinada para evitar desalineaciones del puente durante el movimiento.

Sistema eléctrico y de control

Es el sistema que gestiona toda la operatividad del puente grúa, suministrando energía a los motores y permitiendo el control de los movimientos. Incluye:

• 1. Panel de control: Puede ser un panel fijo en la estructura o un mando a distancia (inalámbrico o con cable). Incluye botones, palancas o joysticks para controlar la elevación, el desplazamiento del carro transversal y el movimiento del puente.
• 2. Fuente de alimentación: Generalmente, las gruas eléctricas se alimentan de la red eléctrica industrial (220V, 380V o 440V, según el país y la capacidad). Algunas modelos incluyen baterías para operatividad en zonas sin suministro eléctrico.
• 3. Protecciones eléctricas: Dispositivos como fusibles, disyuntores, contactores y relés que previenen daños por sobrecargas, cortocircuitos o fallos en el sistema eléctrico.
• 4. Controladores de velocidad: Permiten regular la velocidad de los motores, garantizando movimientos suaves y precisos, especialmente al levantar o depositar cargas delicadas.

Dispositivos de seguridad

La seguridad es prioritario en el diseño de puentes grúa, por lo que incluyen una serie de dispositivos para prevenir accidentes:

• 1. Limitador de carga: Detiene el mecanismo de elevación cuando la carga supera el límite máximo permitido, evitando el colapso de la estructura.
• 2. Limitador de posición: Impide que el carro transversal o el puente se desplacen más allá de los límites seguros (por ejemplo, chocar contra las paredes). Funciona mediante interruptores que cortan la energía cuando se alcanza la posición límite.
• 3. Amortiguadores y parachoques: Instalados en los extremos del puente y el carro transversal, absorben el impacto en caso de un movimiento excesivo, reduciendo los daños a la estructura.
• 4. Sistema de alerta: Sirenas o luces intermitentes que avisan a las personas cercanas cuando la grúa está en movimiento, especialmente en entornos concurridos.
• 5. Seguro de frenado: Mantiene el puente y el carro transversal en posición cuando no están en movimiento, evitando desplazamientos accidentales.

Conclusión: La sinergia de los componentes es clave

Un puente grúa eléctrico es un sistema complejo donde cada componente desempeña un papel indispensable. Desde la estructura porticada que soporta la carga hasta los dispositivos de seguridad que protegen a las personas y el equipo, todos los elementos deben funcionar en armonía para garantizar una operatividad eficiente y segura.

Conocer los componentes de un puente grúa no solo es útil para profesionales de la industria (operarios, mantenimiento, ingenieros) sino también para empresas que buscan invertir en este tipo de equipos, ya que permite entender sus capacidades y requisitos de mantenimiento.

¿Tienes experiencia con puentes grúa eléctricos? ¿Has tenido que lidiar con mantenimiento de alguno de estos componentes? Deja tu comentario a continuación!
