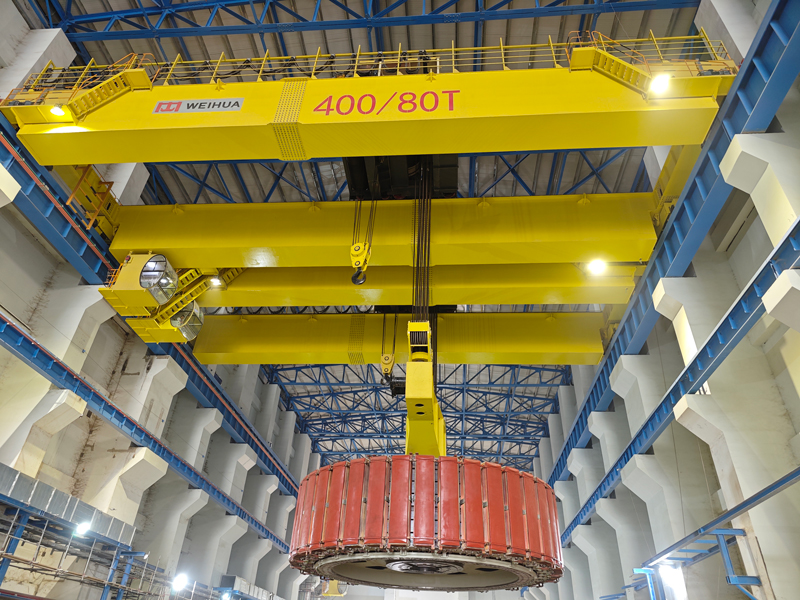

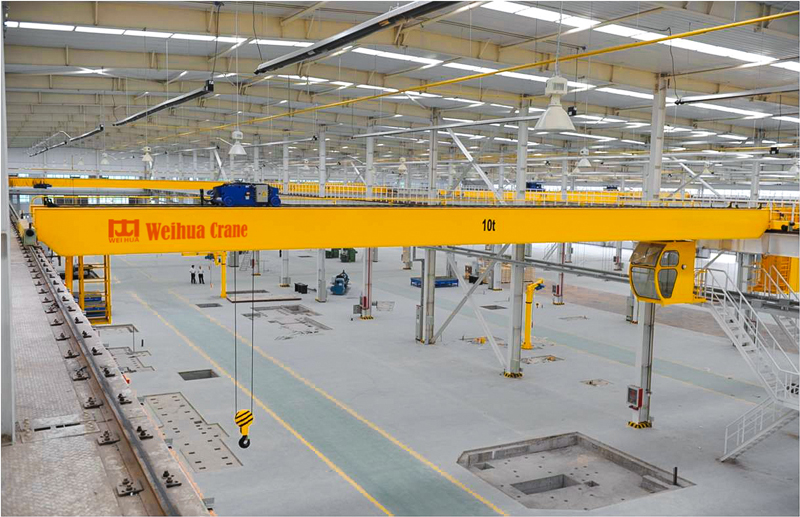

¿Qué es la luz de un puente grúa?
Antes de entrar en el cálculo, es fundamental entender qué es la luz de un puente grúa. En términos simples, laluz (también conocida como luz útil o luz de paso) es la distancia horizontal entre los dos puntos de apoyo de la estructura principal de la grúa, es decir, entre los carriles o las vigas que soportan el puente y permiten su movimiento longitudinal. No confíes en confundirla con la longitud total del puente, ya que esta incluye los extremos o testeros que no participan directamente en la carga útil.
Los puentes grúa son estructuras diseñadas para levantar y transportar cargas pesadas en entornos como fábricas, puertos, minas o obras de construcción, y su luz varía según el tipo de grúa (pórtico, de pluma, de torre o birrail) y las necesidades del proyecto. Por ejemplo, un puente grúa de nave industrial puede tener una luz de 10 a 30 metros, mientras que una grúa portuaria puede alcanzar luces mucho mayores para manejar contenedores de gran tamaño.
Factores que influyen en el cálculo de la luz
Antes de empezar con los pasos de cálculo, debes tener en cuenta varios factores que afectan directamente la luz de la grúa, ya que su correcta determinación depende de ellos:
- ◆ Tipo de puente grúa: Los puentes grúa de pórtico, por ejemplo, tienen una estructura que se apoya en dos columnas fijas, por lo que su luz es la distancia entre estas columnas. Los puentes grúa birrail, en cambio, tienen dos vigas principales, y su luz se calcula entre los puntos de apoyo de estas vigas.
- ◆ Carga útil máxima: La capacidad de carga que debe soportar la grúa influye en la luz, ya que una carga mayor requiere una estructura más resistente, lo que puede limitar la distancia entre apoyos para evitar deformaciones excesivas.
- ◆ Espacio disponible: El entorno donde se instalará la grúa (nave industrial, puerto, obra) determina el máximo de luz posible. Por ejemplo, en una nave con paredes opuestas, la luz no puede superar la distancia entre estas paredes.
- ◆ Normativas y estándares: Es esencial cumplir con normativas como la UNE 58132, que establece reglas de cálculo y seguridad para aparatos de elevación, incluyendo los parámetros de luz y resistencia de las estructuras.
- ◆ Material de construcción: Los materiales utilizados (aceros S275, por ejemplo) tienen propiedades de resistencia que influyen en la luz máxima que puede soportar la grúa sin sufrir daños estructurales.
Paso a paso para calcular la luz de un puente grúa
Ahora que conoces los conceptos básicos y los factores influyentes, vamos a detallar los pasos para calcular la luz de un puente grúa de manera práctica. Este método es válido para los tipos más comunes de puentes grúa, como los de pórtico y birrail, que son los más utilizados en industrias y construcciones.
Paso 1: Definir los parámetros básicos
Primero, debes recopilar todos los datos necesarios para el cálculo. Estos incluyen:
- ◆ Carga útil máxima (P): La carga que la grúa debe levantar de forma segura (en toneladas o newtons).
- ◆ Distancia entre los apoyos laterales (D): Si se trata de una grúa de pórtico, es la distancia entre las columnas de soporte; si es birrail, entre los carriles de las vigas principales.
- ◆ Propiedades del material: Módulo de elasticidad (E) del acero o material utilizado, momento de inercia (I) de la viga principal y sección transversal de la estructura.
- ◆ Flecha admisible (δ): La deformación máxima permitida en la viga principal, que generalmente se establece como δ ≤ L/250 (donde L es la luz), según normativas como la UNE 58132 y prácticas industriales comunes.
Paso 2: Calcular la flecha de la viga principal
La flecha (deformación) de la viga principal es un factor clave, ya que su exceso puede comprometer la seguridad y la funcionalidad de la grúa. Para un puente grúa con viga simplemente apoyada (el caso más común), la flecha se calcula con la siguiente fórmula:
Donde:
- ◆ δ = Flecha de la viga (en metros)
- ◆ P = Carga útil máxima (en newtons)
- ◆ L = Luz de la grúa (en metros) – este es el valor que queremos calcular
- ◆ E = Módulo de elasticidad del material (para el acero, E = 210 GPa = 210 x 10⁹ Pa)
- ◆ I = Momento de inercia de la viga principal (en m⁴)
Paso 3: Despejar la luz (L) de la fórmula
Como nuestra objetivo es calcular L, despejamos este valor de la fórmula de flecha:
Recuerda que la flecha δ debe ser menor o igual a la flecha admisible (δ ≤ L/250). Por lo tanto, debes verificar que el valor de L calculado cumpla con esta condición. Si no, debes ajustar los parámetros (por ejemplo, aumentar la sección de la viga o reducir la carga útil) y repetir el cálculo.
Paso 4: Verificar con factores de seguridad
No basta con calcular la luz; debes también verificarla con factores de seguridad para garantizar que la grúa funcione de manera segura. El factor de seguridad (FS) para puentes grúa suele oscilar entre 2 y 3, según la normativa y el tipo de carga (estática o dinámica). Esto significa que la estructura debe ser capaz de soportar 2 o 3 veces la carga útil máxima sin sufrir daños.
Además, debes considerar las cargas dinámicas, como las fuerzas de aceleración y frenado del carro y la carga, que pueden aumentar la tensión en la estructura. Para ello, se aplica un coeficiente dinámico (generalmente entre 1.1 y 1.3) que se multiplica por la carga útil P en el cálculo de la flecha.
Paso 5: Ajustar según el entorno y la normativa
Finalmente, ajusta el valor de la luz calculado según el espacio disponible en el lugar de instalación. Por ejemplo, si la distancia entre las paredes de una nave industrial es 15 metros, la luz de la grúa no puede ser mayor que este valor, incluso si el cálculo te permite una luz mayor. También, verifica que el valor cumpla con las normativas locales y europeas, como la UNE 58132 o las directrices de fabricantes especializados.
Errores comunes que debes evitar
Al calcular la luz de un puente grúa, es fácil cometer errores que pueden comprometer la seguridad y la funcionalidad de la estructura. Aquí te presentamos los más comunes:
- ◆ Confundir luz con longitud total del puente: Recuerda que la luz es solo la distancia entre los apoyos, no incluye los extremos o testeros de la grúa.
- ◆ Olvidar los factores de seguridad: Sin un factor de seguridad adecuado, la grúa puede no resistir cargas dinámicas o sobrecargas eventuales.
- ◆ Despreciar la flecha admisible: Una flecha excesiva puede causar deformaciones permanentes en la viga principal, lo que reduce la vida útil de la grúa.
- ◆ No consultar la normativa: Cada país y sector tiene normativas específicas (como la UNE 58132 en España) que deben cumplirse para garantizar la seguridad laboral.
- ◆ Utilizar datos incorrectos del material: El módulo de elasticidad y el momento de inercia son parámetros cruciales; un error en estos datos leads a un cálculo incorrecto de la luz.
Consejos adicionales para un cálculo preciso
Para asegurarte de que el cálculo de la luz de tu puente grúa sea preciso y seguro, sigue estos consejos:
- Utiliza software de análisis estructural (como SolidWorks o ANSYS) para verificar los cálculos manuales, especialmente para grúas con luces grandes o cargas elevadas.
- Consulta con fabricantes de puentes grúa: Ellos tienen experiencia en el diseño y cálculo de estas estructuras y pueden brindarte advice personalizado según tu proyecto.
- Realiza inspecciones periódicas: Después de instalar la grúa, verifica que la luz y la flecha se mantengan dentro de los límites establecidos, ya que la estructura puede sufrir desgaste con el tiempo.
- Considera el tipo de mando de la grúa: Para puentes grúa de gran luz, se recomienda un mando desde una cabina montada en el centro, para garantizar una buena visibilidad al operador.
Conclusión
Calcular la luz de un puente grúa es un proceso que requiere precisión, conocimiento de la estructura y cumplimiento de normativas. Al seguir los pasos que hemos explicado en este blog, podrás determinar la luz correcta para tu proyecto, garantizando la seguridad, funcionalidad y durabilidad de la grúa. Recuerda que cada factor (carga útil, material, entorno, normativas) influye en el resultado, por lo que es fundamental recopilar todos los datos necesarios y verificar los cálculos con herramientas y expertos.
Si tienes dudas sobre el cálculo o necesitas advice para tu proyecto específico, no dudes en dejar un comentario a continuación o contactar con profesionales del sector. ¡La seguridad siempre es la prioridad cuando se trabaja con puentes grúa!
