Puente grúa de 5 toneladas

El puente grúa de 5 toneladas Weihua está diseñado para ofrecer un rendimiento confiable, bajo mantenimiento y máxima seguridad en aplicaciones de manipulación de cargas medianas. Gracias a su diseño modular, se adapta fácilmente a distintos sectores industriales en México, como el automotriz, siderúrgico, alimentario, logístico y manufacturero.

Características Principales

• Capacidad de carga: 5 toneladas

• Tipo de grúa: Puente grúa monorraíl o birraíl, según requerimiento

• Alcance: De 7.5 m hasta 28.5 m (personalizable)

• Altura de elevación: Hasta 12 m (ajustable según proyecto)

• Velocidad de elevación: 0.8/5 m/min o personalizada

• Velocidad de traslación: 2–20 m/min, controlada por inversor de frecuencia

• Control: Botonera colgante, radio control remoto o cabina (opcional)

• Normas: Cumple con estándares FEM, ISO y NOM aplicables en México

Ficha Técnica – Puente Grúa de 5 Toneladas Weihua

Opcionales Disponibles:

• 1. Cabina de operación

• 2. Pantalla de peso digital

• 3. Variador de frecuencia adicional

• 4. Sistema de monitoreo remoto (IoT)

• 5. Instalación para ambientes a prueba de explosión (ATEX)

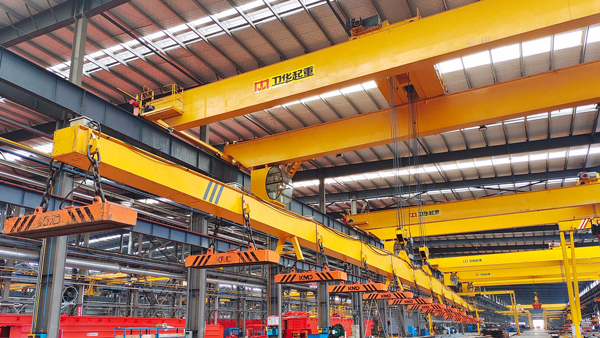

Estructura del Puente Grúa

• 1. Viga principal (monorraíl o birraíl):
  Fabricada en acero estructural laminado de alta resistencia. Se somete a procesos de soldadura robotizada, garantizando máxima resistencia, bajo peso y gran durabilidad.

• 2. Carro de elevación:
  Equipa un polipasto eléctrico de alto rendimiento, ya sea tipo cable o cadena, con motor de doble velocidad y freno electromagnético de acción rápida. Incorpora rodamientos sellados de por vida y tambor de cable ranurado que minimiza el desgaste del cable.

• 3. Cabezas de puente (end carriages):
  Montadas con ruedas mecanizadas con tratamiento térmico, guiadas por rodamientos de precisión. Incorporan amortiguadores, topes mecánicos y sensores de fin de carrera para movimientos seguros.

Sistemas Integrados

• 1. Sistema eléctrico:
  Incluye control mediante botonera colgante o radiocontrol remoto (opcional). Todos los circuitos están protegidos con disyuntores y relés térmicos. Panel de control montado en caja metálica IP54.

• 2. Sistema de seguridad:

  • Límite de sobrecarga y alarma sonora

  • Interruptores de final de carrera en elevación y traslación

  • Botón de paro de emergencia

  • Protección contra fase invertida y sobrecalentamiento

• 3. Sistema de transmisión:
  Motores trifásicos de alto par con reductores planetarios o de engranaje helicoidal, lubricados permanentemente. Todos los motores cumplen con la normativa IE2/IE3 de eficiencia energética.

Ventajas Específicas para el Mercado Mexicano

• 1. Adaptado para operar con energía de 440V / 60Hz / 3F, según normativas mexicanas

• 2. Repuestos disponibles en territorio nacional

• 3. Servicio técnico local con tiempo de respuesta ágil

• 4. Pintura anticorrosiva especial para ambientes costeros o húmedos (opcional)

• 5. Instalación en interiores o exteriores, con opción de grúa con techo cubierto

Personalización y Opcionales

• 1. Instalación de pantalla digital de peso en tiempo real

• 2. Sistema de registro y monitoreo vía Wi-Fi (compatible con SCADA)

• 3. Polipasto con protección contra explosión (grúas ATEX para ambientes peligrosos)

• 4. Integración con sistemas automatizados o robotizados

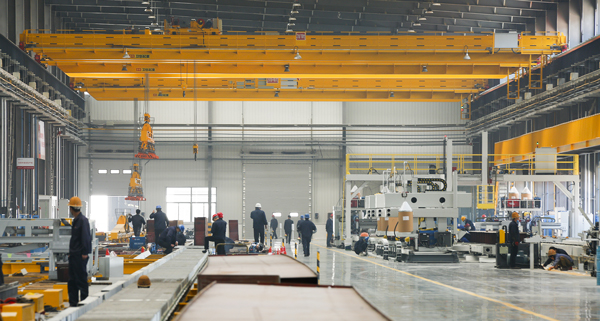

Casos de Aplicación Típicos

• Planta automotriz en Aguascalientes: Manejo de carrocerías

• Acero y fundición en Saltillo: Movimiento de moldes

• Almacenes de distribución en Guadalajara: Carga/descarga de pallets y maquinaria

• Constructoras en CDMX: Ensamblaje de estructuras metálicas
