Los puentes grúa monorraíl son sistemas de elevación y transporte esenciales en una amplia gama de industrias. Desde talleres de fabricación y líneas de montaje hasta almacenes logísticos, ofrecen una solución eficiente para mover cargas de forma segura y ergonómica. Si está considerando invertir en uno, entender los tipos disponibles y el rango de precios es crucial para tomar la decisión correcta.
Tipos de puentes grúa monorraíl

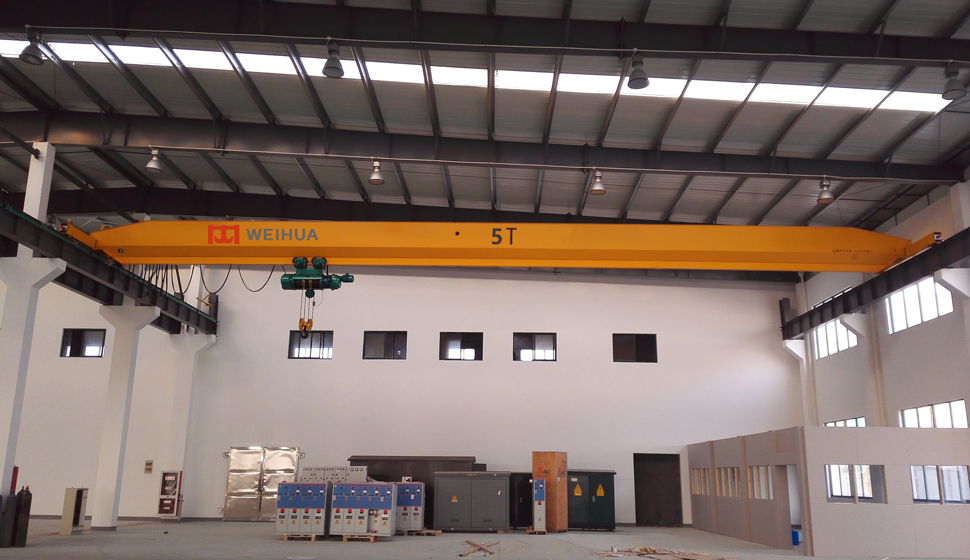

1. Grúa aérea eléctrica de una sola viga: El tipo de puente grúa más utilizado, tiene una estructura simple y es fácil de instalar y mantener.

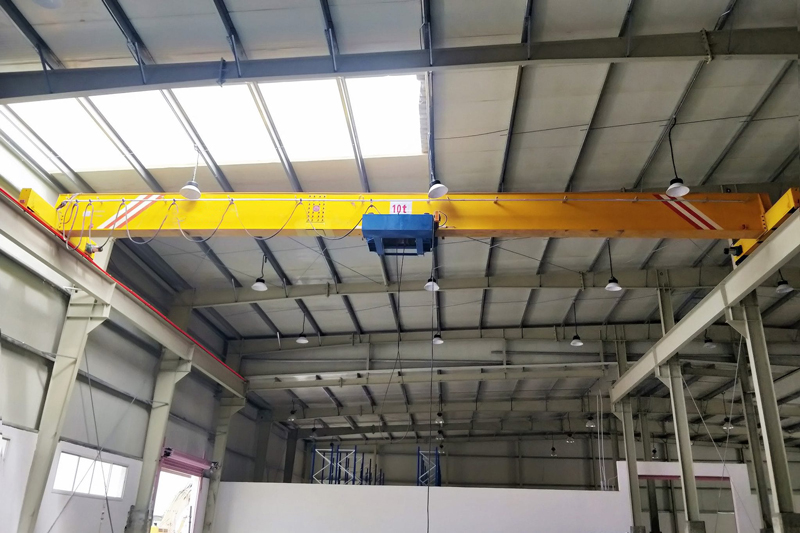

2. Grúa aérea monorraíl de altura baja: El puente grúa monorraíl de espacio reducido adopta una estructura de viga principal optimizada en forma de caja para reducir efectivamente la altura total; el diseño compacto de la viga final reduce el espacio lateral ocupado.

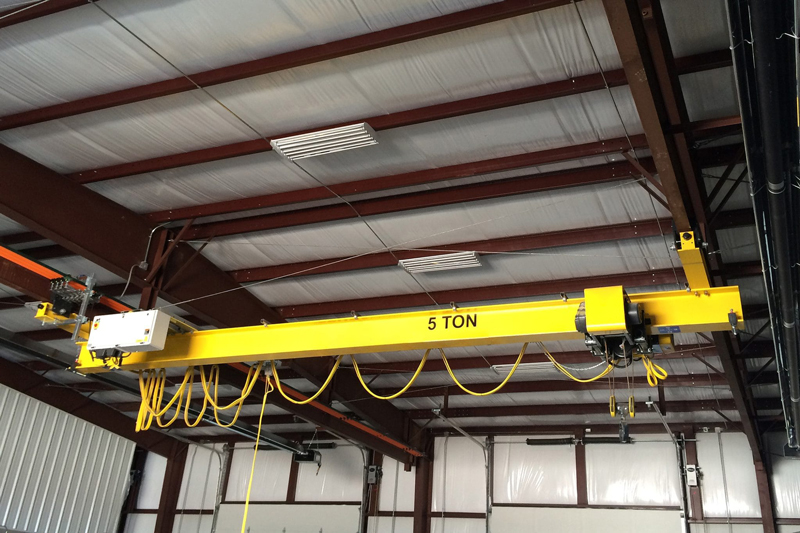

3. Grúa aérea suspendida de una sola viga: El puente grúa colgante de una viga no requiere apoyo en el suelo y es adecuado para fábricas con altura limitada. En comparación con los puentes grúa de dos vigas, es aproximadamente un 40 % más ligera y fácil de instalar. Puede utilizar directamente la estructura del edificio de la fábrica existente, tiene un período de construcción corto y un precio bajo.

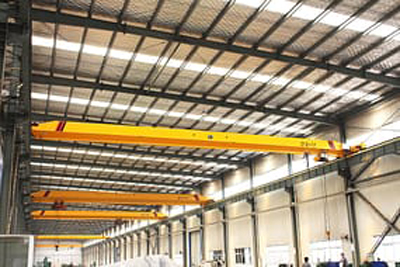

4. Grúa aérea monorraíl FEM/DIN: El diseño compacto permite la máxima utilización del espacio, un ajuste continuo de la velocidad y un funcionamiento silencioso y sin mantenimiento.
5. Grúa aérea de una sola viga con carro desplazado: El puente grúa monorraíl tiene las características de estructura compacta, peso ligero y operación flexible.
6. Grúa aérea manual de una sola viga: Adecuado para condiciones de trabajo donde no hay sistema eléctrico o suministro de energía.
¿Qué es un Puente Grúa Monorraíl?
A diferencia de un puente grúa bicarril tradicional que se mueve sobre dos vigas, un monorraíl se desplaza sobre una única viga o riel, normalmente fijado al techo o a una estructura de soporte. La carroza con el polipasto (o mecanismo de elevación) se mueve a lo largo de esta viga, permitiendo el transporte lineal de mercancías en un área definida. Su principal ventaja es la optimización del espacio aéreo y la capacidad de seguir rutas rectas o curvas, adaptándose al layout de la nave.
Parámetros Técnicos de los Puentes Grúa Monorraíl
| Parámetro | Valores Típicos / Ejemplos |
|---|---|
| Capacidad de Carga (Q) | 1T, 2T, 3.2T, 5T, 10T, 20T+ |
| Longitud del Recorrido (L) | Desde 5 metros hasta >50 metros. |
| Luz Libre (Altura de Elevación – H) | 3m, 5m, 6m, 10m, personalizable. |
| Clase de Servicio / FEM | 1B (Bajo): Uso ocasional 1Am (Medio): Uso regular en talleres 2m (Alto): Uso intensivo en producción 3m (Muy Alto): Uso continuo y severo |
| Velocidad de Desplazamiento (Vx) | Manual: N/A (depende del operario) Eléctrico: 10 – 30 m/min |
| Velocidad de Elevación (Vh) | Polipasto de Cadena: 4 – 10 m/min (una velocidad) Polipasto de Cable: Hasta 20 m/min (doble velocidad disponible) |
| Tipo de Accionamiento | Manual: Por cadena y esfuerzo humano. Eléctrico: Motores trifásicos para todos los movimientos. |
| Tipo de Control | Manual: Cadena de tracción. Eléctrico: Pendiente (cable colgante), Radio Control. |
| Tipo de Polipasto | De Cadena: Compacto, ideal para capacidades medias-bajas (hasta 5T). De Cable: Para mayores alturas de elevación y capacidades (hasta 20T+). |
| Perfil de la Vía | Viga I (IPN, IPE), Viga S, Perfiles específicos del fabricante. |
| Estructura de Soporte | Soporte en pared, Pórticos (vigas de celosía), Suspensión directa a la estructura del edificio. |
| Normativas y Seguridad | Directiva de Máquinas UE, Normas EN 13001, FEM 9.001, ISO 9001. |
| Opciones Adicionales | Curvas, Desvíos, Empalmes, Sistemas de cambio de vía, Automatización total (PLC + Guiado). |
Lista de precios de grúa puente monorraíl (referencia)
| Productos | Luz/m | Altura de elevación/m | Precio |
| Grúa puente monorraíl de 1 tonelada | 4-12 | 3m/6m/9m hasta 10m | $840-1,800 |
| Grúa puente monorraíl de 3 tonelada | 4-12 | 3m/6m/9m hasta 10m | $1,200-2,800 |
| Grúa puente monorraíl de 5 tonelada | 4-12 | 3m/6m/9m hasta 10m | $1,800-2,800 |
| Grúa puente monorraíl de 10 tonelada | 4-12 | 3m/6m/9m hasta 10m | $3,500-5,000 |
Nota importante: Estas cifras son orientativas. Es fundamental solicitar un presupuesto personalizado de varios proveedores, ya que cada proyecto es único y requiere un estudio técnico específico.
Factores que Influyen en el Precio
El precio de un puente grúa monorraíl no es fijo y varía enormemente en función de múltiples factores:
- 1. Capacidad de Carga (Tonelaje): Es el factor más obvio. Un sistema para 500 kg costará significativamente menos que uno para 5 toneladas, ya que requiere materiales y componentes más robustos.
- 2. Longitud y Configuración del Recorrido: A mayor longitud de la viga, mayor coste. Además, si el sistema requiere curvas, desvíos o cruces, la complejidad y el precio aumentan considerablemente.
- 3. Tipo de Sistema (Manual vs. Eléctrico): Un sistema manual puede costar un 60-70% menos que su equivalente eléctrico.
- 4. Calidad de los Componentes: La marca y calidad del polipasto (si es incluido), los motores, los carriles y los controles afectan directamente al precio y a la longevidad del equipo.
- 5. Estructura de Soporte: ¿Necesita instalar una estructura metálica independiente para soportar el monorraíl o puede anclarlo directamente a la estructura existente del edificio? La nueva estructura supone un coste añadido importante.
- 6. Instalación y Puesta en Marcha: Los costes de mano de obra para la instalación profesional deben incluirse en el presupuesto total.
Elegir el puente grúa monorraíl adecuado es una inversión en productividad y seguridad. Analice sus necesidades reales de capacidad, frecuencia de uso y espacio disponible. While un sistema manual puede ser suficiente para tareas ligeras, un sistema eléctrico amortiza su inversión en entornos de producción intensivos. No dude en dejarse asesorar por fabricantes y instaladores profesionales para garantizar que su elección es la más segura, eficiente y rentable para su negocio.
