Las grúas son equipos esenciales en industrias como la construcción, la logística, el almacenamiento y la fabricación, ya que permiten mover cargas pesadas de manera segura y eficiente. Pero ¿sabías que su funcionamiento depende en gran medida de un componente menos visible pero crucial: las barras colectoras?

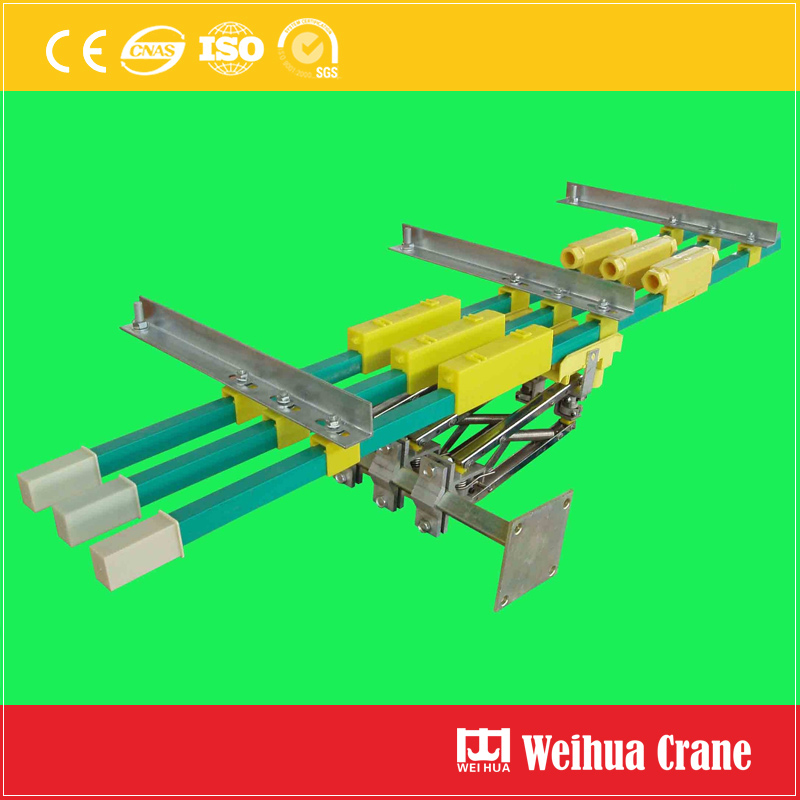

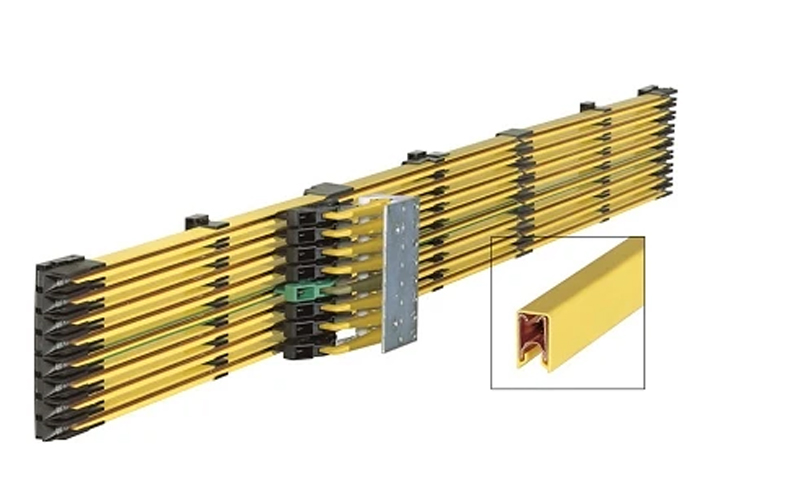

Las barras colectoras para grúas son dispositivos que transmiten energía eléctrica de forma continua a los componentes móviles de la grúa, como el carro, el puente o el mecanismo de elevación. Sin ellas, la grúa no podría realizar sus movimientos horizontales ni verticales de manera fluida, ya que se perdería la conexión eléctrica indispensable para su funcionamiento.
Dado que las grúas varían en tipo (grúa puente, grúa de torre, grúa móvil, etc.), entorno de trabajo (interior, exterior, zonas con polvo, humedad o corrosión) y necesidades de energía, existen diferentes tipos de barras colectoras adaptadas a cada caso. A continuación, te explicamos los más comunes, sus características, ventajas y aplicaciones.

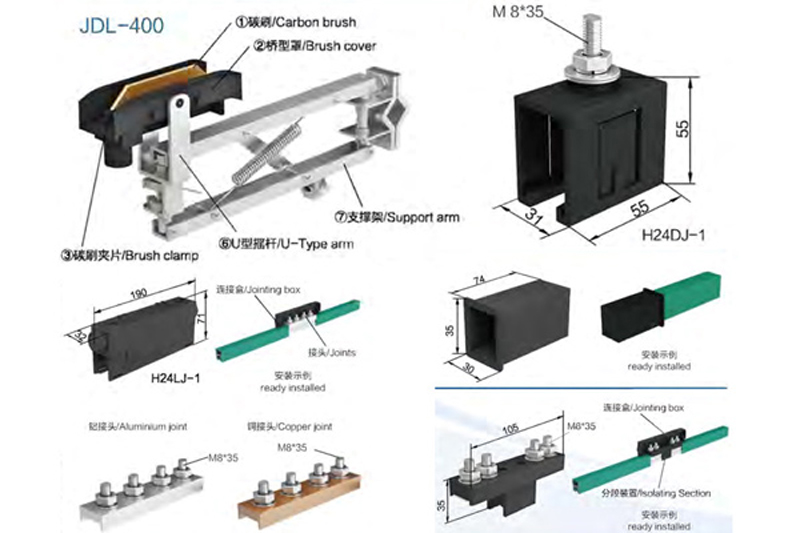

1. Barras colectoras de ranura (Slot-type)
Las barras colectoras de ranura son una de las opciones más utilizadas en grúas, especialmente en grúas puente y grúas de carro corredizo. Su diseño se basa en una ranura metálica (generalmente de acero o aluminio) que contiene barras de cobre o aluminio, las cuales son las responsables de transmitir la energía eléctrica.
Las escobillas (piezas de carbón o grafito) se deslizan dentro de la ranura, manteniendo contacto constante con las barras conductoras. Este diseño protege las barras de daños externos, como polvo, residuos o impactos, lo que las hace ideales para entornos industriales con mucho movimiento y contaminación.
Características clave:
- 1. Protección integrada contra elementos externos.
- 2. Transmisión de energía estable, incluso en movimientos rápidos.
- 3. Fácil mantenimiento (solo es necesario limpiar la ranura y reemplazar las escobillas periódicamente).
- 4. Disponibles en diferentes longitudes y secciones, adaptables a las dimensiones de la grúa.
Aplicaciones: Grúas puente, grúas de carro corredizo, grúas de almacén y cualquier equipo con movimiento lineal y entorno industrial cerrado o semiabierto.
2. Barras colectoras de cable (Cable-type)
A diferencia de las de ranura, las barras colectoras de cable utilizan cables conductores (generalmente de cobre) suspendidos o guías a lo largo del recorrido de la grúa. Las escobillas o poleas conductoras se desplazan a lo largo de estos cables, transmitiendo energía eléctrica de forma continua.
Este tipo de barras colectoras es más flexible que las de ranura, ya que se adapta a recorridos curvos o irregularidades, lo que las hace útiles para grúas que no tienen un movimiento estrictamente lineal. Además, su instalación es más sencilla y económica en espacios grandes, ya que no requiere la fabricación de una ranura metálica.
Características clave:
- 1. Flexibilidad para recorridos curvos o complejos.
- 2. Instalación rápida y económica, especialmente en longitudes grandes.
- 3. Menor peso que las de ranura, lo que reduce la carga adicional en la grúa.
- 4. Requieren protección adicional contra elementos externos (como cubiertas) si se usan al aire libre.
Aplicaciones: Grúas móviles, grúas de torre, grúas de puerto y equipos con movimiento curvo o recorrido extenso.
3. Barras colectoras de tambor (Drum-type)
Las barras colectoras de tambor son ideales para grúas con movimiento rotatorio o de elevación, como las grúas de torre o los mecanismos de elevación de grúas puente. Su diseño consta de un tambor metálico con barras conductoras en su superficie, las cuales están conectadas a los cables de energía.
A medida que el tambor gira (junto con el componente móvil de la grúa), las escobillas mantienen contacto con las barras, transmitiendo energía de forma constante. Este tipo de barras colectoras es compacto y ocupan poco espacio, lo que las hace perfectas para zonas con limitaciones de tamaño.
Características clave:
- 1. Diseño compacto, ideal para espacios reducidos.
- 2. Transmisión de energía estable en movimientos rotatorios o de elevación.
- 3. Alta durabilidad, ya que las barras están protegidas por el tambor.
- 4. Requieren mantenimiento periódico de las escobillas y el tambor para evitar desgaste excesivo.
Aplicaciones: Grúas de torre, mecanismos de elevación de grúas, grúas de rotación y equipos con movimiento circular limitado.
4. Barras colectoras de placa (Plate-type)
Las barras colectoras de placa son una opción más simple y económica, utilizadas principalmente en grúas de baja carga o equipos con movimiento limitado. Consisten en placas metálicas conductoras (generalmente de cobre o aluminio) montadas en una base, con escobillas que se deslizan sobre su superficie para transmitir energía.
Este tipo de barras colectoras es fácil de instalar y mantener, pero su protección contra elementos externos es mínima, por lo que se recomiendan para entornos limpios y cerrados. Además, su capacidad de transmisión de energía es menor que las otras opciones, lo que las limita a grúas con necesidades eléctricas bajas.
Características clave:
- 1. Diseño simple y económico.
- 2. Instalación y mantenimiento sencillos.
- 3. Capacidad de transmisión de energía limitada.
- 4. Menos protección contra polvo, humedad y daños externos.
Aplicaciones: Grúas de baja carga, grúas de almacén pequeño, equipos de mantenimiento y máquinas con movimiento limitado.
5. Barras colectoras telescópicas (Telescopic-type)
Las barras colectoras telescópicas son una variante especializada, diseñadas para grúas con movimiento telescópico, como las grúas de carga móvil o las grúas de torre con secciones extensibles. Su diseño permite que las barras conductoras se extiendan o retraigan junto con el componente móvil de la grúa, manteniendo la conexión eléctrica en todo momento.
Este tipo de barras colectoras es más complejo que las anteriores, pero ofrece una solución eficiente para grúas con movimientos telescópicos, donde otras opciones no serían prácticas.
Características clave:
- 1. Adaptables a movimientos telescópicos.
- 2. Transmisión de energía estable incluso en extensiones máximas.
- 3. Diseño robusto para resistir tensiones y movimientos repetidos.
- 4. Mantenimiento más exigente debido a su complejidad mecánica.
Aplicaciones: Grúas de carga móvil, grúas de torre telescópica, grúas de rescate y equipos con movimiento extensible.
Cómo elegir el tipo adecuado de barra colectora para tu grúa?
Elegir la barra colectora correcta es crucial para garantizar el funcionamiento seguro y eficiente de tu grúa. Para ello, debes considerar los siguientes factores:
- 1. Tipo de grúa: Las grúas puente requieren barras de ranura, mientras que las grúas móviles se adaptan mejor a las de cable.
- 2. Entorno de trabajo: Si la grúa opera al aire libre o en zonas con polvo/corrosión, elige barras con protección integrada (ranura o tambor).
- 3. Necesidades de energía: Grúas con alta carga requieren barras de mayor sección conductor (cobre), mientras que las de baja carga pueden usar aluminio.
- 4. Movimiento del equipo: Movimientos lineales → ranura o cable; rotatorios → tambor; telescópicos → telescópicas.
- 5. Presupuesto y mantenimiento: Las de placa son más económicas, pero las de ranura o tambor requieren menos mantenimiento a largo plazo.
FAQ: Preguntas frecuentes sobre barras colectoras para grúas
1. ¿Cuál es la vida útil de una barra colectora para grúa?
La vida útil depende de varios factores: tipo de barra, entorno de trabajo, mantenimiento y frecuencia de uso. En general, las barras de ranura y tambor tienen una vida útil de 5 a 10 años, mientras que las de cable y placa pueden durar entre 3 y 7 años. Con un mantenimiento adecuado (limpieza, reemplazo de escobillas), se puede extender su durabilidad.
2. ¿Las barras colectoras de cobre son mejores que las de aluminio?
Las barras de cobre tienen una mayor conductividad eléctrica y resistencia a la corrosión que las de aluminio, por lo que son ideales para grúas con alta carga y entornos agresivos. Sin embargo, las de aluminio son más ligeras y económicas, siendo una opción excelente para grúas de baja y media carga en entornos limpios.
3. ¿Qué pasa si las barras colectoras no se mantienen adecuadamente?
Un mantenimiento deficiente puede causar problemas como cortocircuitos, pérdida de conexión eléctrica, desgaste excesivo de escobillas y daños a los componentes de la grúa. En casos extremos, puede provocar paradas abruptas de la grúa, riesgos para la seguridad de los operarios y daños a las cargas.
4. ¿Se pueden adaptar las barras colectoras a grúas existentes?
Sí, la mayoría de las barras colectoras se pueden adaptar a grúas existentes, siempre y cuando se evalúen correctamente las dimensiones, las necesidades de energía y el tipo de movimiento de la grúa. Es recomendable consultar a un profesional para garantizar una adaptación adecuada y segura.
5. ¿Las barras colectoras de ranura son adecuadas para entornos húmedos?
Las barras de ranura tienen protección integrada contra elementos externos, pero en entornos muy húmedos o con riesgo de inundación, es recomendable optar por modelos con protección adicional (como recubrimientos anticorrosivos o cubiertas estancas) para evitar cortocircuitos y corrosión de las barras conductoras.
Conclusión
Las barras colectoras son componentes esenciales en el funcionamiento de las grúas, y elegir el tipo adecuado depende de las características de tu equipo y el entorno de trabajo. Ya sea que necesites una barra de ranura para una grúa puente, una de cable para una grúa móvil o una de tambor para una grúa de torre, lo importante es priorizar la calidad, la durabilidad y el mantenimiento para garantizar la seguridad y eficiencia de tu grúa.
Si tienes dudas adicionales sobre qué tipo de barra colectora es la mejor para tu equipo, no dudes en dejar un comentario o consultar a un especialista en grúas y equipos de elevación.
