¿Qué son las grúa pórtico?

¿Alguna vez te has parado a observar la impresionante actividad de un puerto marítimo? Entre los barcos gigantes y las pilas de contenedores, destacan unas estructuras colosales que parecen puentes móviles. ¡Esas son las grúas pórtico, los verdaderos gigantes de acero que mantienen el comercio mundial en movimiento!

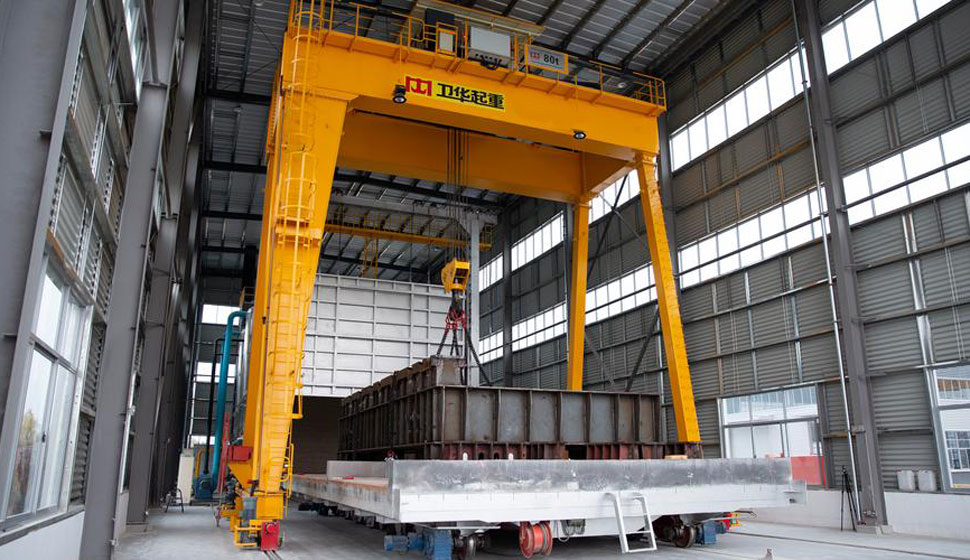

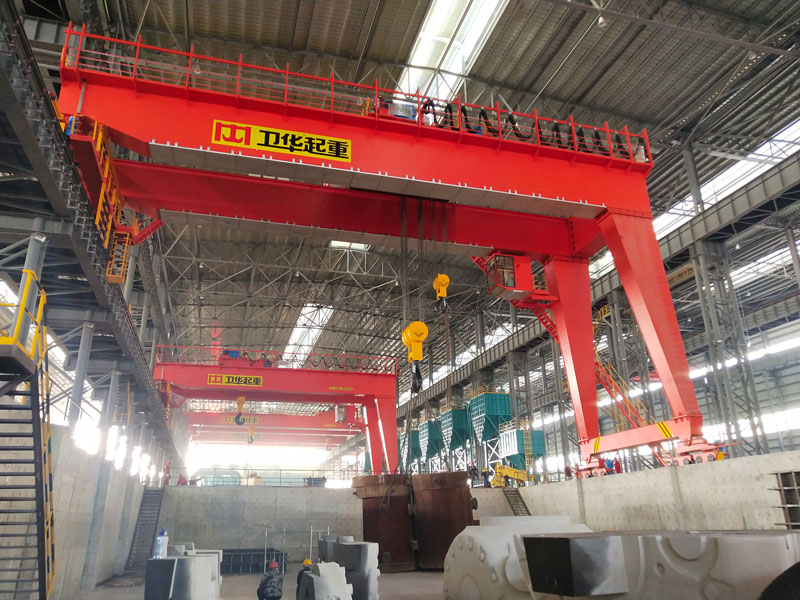

Imagina un puente muy resistente montado sobre patas enormes. Ahora, haz que ese puente pueda moverse a lo largo de unos raíles paralelos y que, además, tenga un carro que viaja horizontalmente por él, del que cuelga un aparejo de carga (como un gancho potente o un spreader para contenedores). Esa estructura completa, diseñada para levantar y desplazar cargas extremadamente pesadas en un área delimitada, es una grúa pórtico.

Aquí te desgloso sus partes clave

• 1. El Pórtico: Es la estructura principal en forma de «puerta» o «pórtico». Consiste en:

  • Dos Patas (Piernas): Soportan verticalmente toda la estructura. Pueden ser rígidas o en forma de «A» para mayor estabilidad.

  • La Viga Puente (Girder): La viga horizontal que conecta las dos patas por arriba. Es la vía por la que se desplaza el carro.

• 2. El Carro (Trolley): Se mueve a lo largo de la viga puente, de un lado a otro del pórtico. Es donde va montado el mecanismo de elevación.

• 3. El Mecanismo de Elevación (Hoist): Situado en el carro, es el corazón de la grúa. Incluye el cable, el tambor, el motor y el dispositivo de agarre final (gancho, spreader para contenedores, electroimán, etc.). Es lo que sube y baja la carga.

• 4. El Sistema de Traslación: Permite que toda la grúa pórtico se desplace a lo largo de unos raíles especialmente construidos en el suelo. ¡Imagina mover un edificio de varias toneladas sobre raíles!

• 5. La Cabina del Operario: Desde aquí, un operador cualificado controla con precisión todos los movimientos de la grúa: elevación, movimiento del carro y desplazamiento de toda la estructura.

¿Para qué se usan estas bestias de la ingeniería? Principalmente en dos grandes escenarios

• 1. Puertos Marítimos (Grúas Pórtico para Contenedores – Ship-to-Shore, STS): Estas son las más icónicas. Su misión es cargar y descargar contenedores de los buques portacontenedores. Operan en el muelle, moviéndose a lo largo de la línea de costa para acceder a diferentes partes del barco. Son altísimas para alcanzar las cubiertas superiores de los mega-buques modernos.
• 2. Patios de Contenedores y Terminales Interiores (Grúas Pórtico de Patio – Rubber Tyred Gantry, RTG o Rail Mounted Gantry, RMG): Una vez en tierra, los contenedores se almacenan en grandes patios. Aquí reinan las RTG (sobre neumáticos gigantes) o RMG (sobre raíles), que se desplazan entre las hileras de contenedores apilados para organizarlos, almacenarlos y cargarlos en camiones o trenes.

¿Por qué son tan importantes?

• Capacidad de Carga Brutal: Pueden manejar decenas, incluso cientos de toneladas (las STS más grandes superan las 100 toneladas bajo gancho).

• Alcance y Altura: Especialmente las STS, diseñadas para operar sobre los buques más grandes del mundo.

• Precisión y Eficiencia: Permiten mover cargas pesadas con gran control y rapidez, esencial para la velocidad de las operaciones portuarias.

• Optimización del Espacio: En los patios, permiten apilar contenedores en varias alturas, maximizando el uso del terreno, que es muy valioso en las zonas portuarias.

Las grúas pórtico son mucho más que simples máquinas; son la columna vertebral de la logística global moderna. Sin estos titanes de acero moviéndose con aparente facilidad bajo el control de hábiles operarios, el flujo constante de mercancías que sostiene nuestra economía global simplemente se detendría. La próxima vez que veas una foto de un puerto, busca esos impresionantes pórticos móviles. ¡Ahora ya sabes que son los verdaderos reyes del muelle!
