Cómo funcionan las grúas pórtico

Las ves erguidas como gigantes de acero en puertos de todo el mundo, moviendo contenedores con aparente facilidad. Son las grúas pórtico, piezas fundamentales del comercio global. Pero, ¿cómo funcionan realmente estas impresionantes máquinas? ¡Vamos a desentrañar su mecánica!

1. La Estructura: Un Puente sobre el Caos

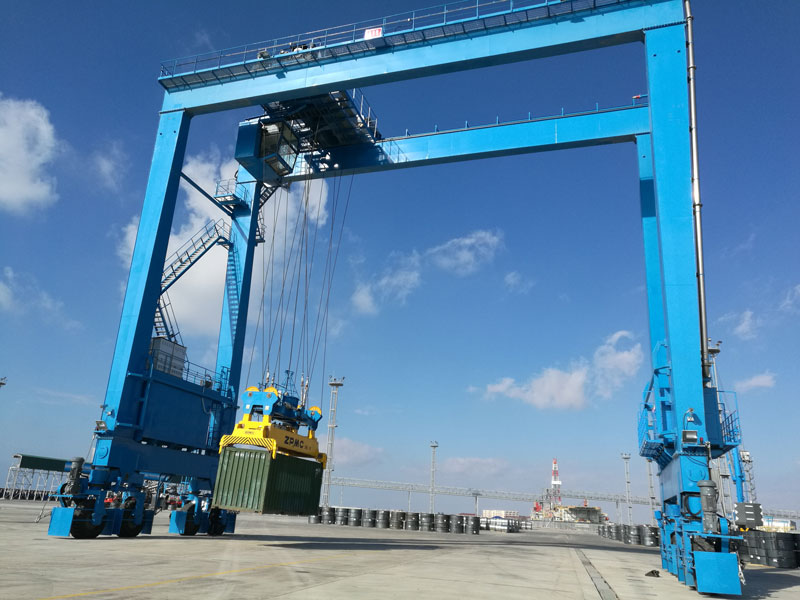

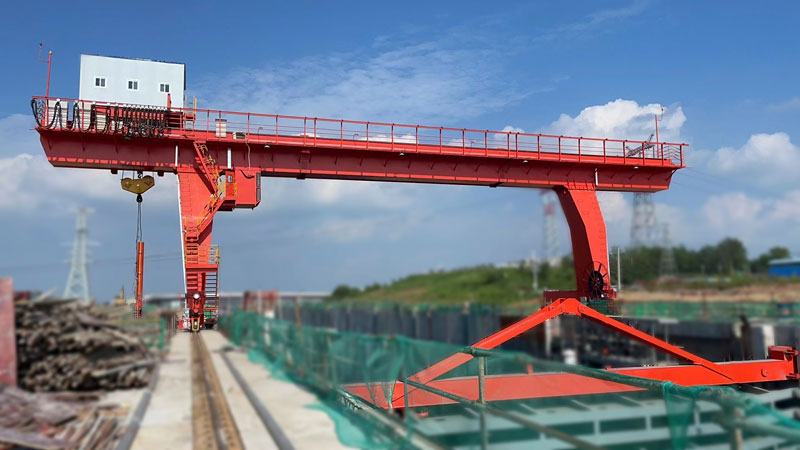

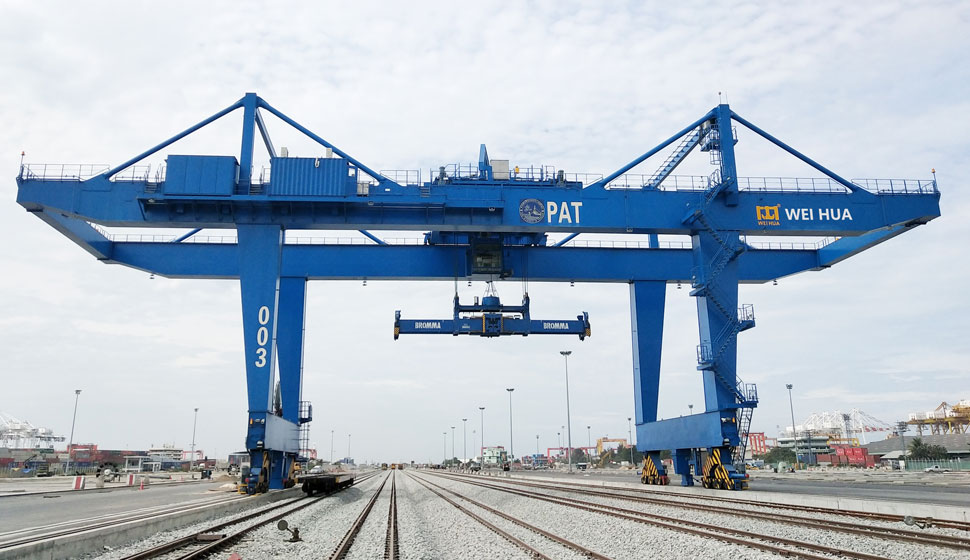

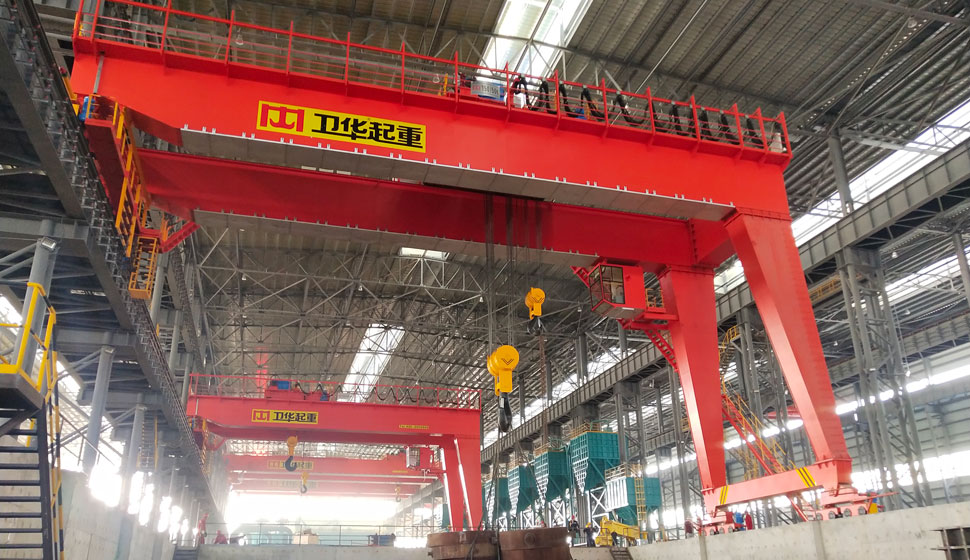

Imagina un enorme puente de metal que se desplaza sobre rieles. Esa es la esencia de una grúa pórtico:

• Patas o Pilares: Soportan toda la estructura y se desplazan sobre raíles paralelos a la línea de costa o al muelle de contenedores. Su altura permite que pasen camiones, trenes o apilamientos de contenedores debajo.

• Viga Travesaña (o Puente): Conecta las patas en la parte superior, formando el «pórtico». Es el carril por donde se mueve el carro.

• Carro (Trolley): Se desplaza horizontalmente a lo largo de la viga travesaña, de un lado a otro del muelle.

• Polipasto (Spreaders): El «brazo» que cuelga del carro. Es un dispositivo especializado (usualmente un spreader telescópico) que se engancha al contenedor mediante twistlocks (pestillos giratorios) en sus esquinas.

2. El Baile de la Carga: Movimientos Clave

El funcionamiento eficiente de una grúa pórtico se basa en tres movimientos principales combinados:

• Traslación (Gantry Travel): ¡Todo el gigante se mueve! Las patas ruedan sobre sus raíles longitudinales, recorriendo la longitud del muelle o del patio de contenedores. Esto posiciona la grúa frente a la zona de carga/descarga deseada (barco, camión, tren o pila).

• Trayecto del Carro (Trolley Traverse): Una vez la grúa está en posición, el carro se mueve horizontalmente a lo largo de la viga travesaña. Esto permite alcanzar el punto exacto sobre el contenedor objetivo, ya sea en el barco, en el suelo o en una pila.

• Elevación y Descenso (Hoisting): El polipasto sube y baja mediante poderosos motores y cables de acero o sistemas hidráulicos. Es el movimiento que levanta el contenedor del suelo, del barco o de un camión, o lo deposita con precisión.

3. El Polipasto: La «Mano» Inteligente

El spreader es clave:

• Se ajusta automáticamente (o manualmente) al tamaño del contenedor (20′, 40′, 45′, etc.).
• Incorpora twistlocks que giran para engancharse y desengancharse de las esquinas superiores del contenedor.
• Puede inclinar ligeramente para facilitar el acoplamiento o colocar contenedores en lugares no perfectamente alineados.

4. Control: Desde la Cabina o a Distancia

El operador dirige este ballet de acero:

• Cabina: Situada generalmente bajo el carro o en un lateral de la viga, ofrece una vista panorámica. El operador usa joysticks y botones para controlar los 3 movimientos principales y el spreader.

• Control Remoto: Cada vez más común. El operador se mueve por el suelo con un panel de control inalámbrico, teniendo mayor visibilidad y flexibilidad, especialmente para maniobras cerca de camiones.

5. ¿Por qué son Tan Esenciales? Ventajas Clave

• Altura y Alcance: Permiten apilar contenedores en varios niveles y alcanzar barcos cada vez más grandes.

• Densidad de Almacenamiento: Optimizan el espacio en los patios al apilar contenedores eficientemente.

• Velocidad: Mueven cientos de contenedores por día en un puerto activo, reduciendo tiempos de carga/descarga de buques.

• Versatilidad: Sirven para buques, camiones, trenes y reorganización de patios.

Una grúa pórtico funciona como un sistema coordinado: sus patas la llevan a lo largo del muelle, el carro se desplaza sobre la viga para posicionarse sobre la carga, y el polipasto sube, baja y asegura el contenedor con precisión. Esta combinación de movimientos horizontales y verticales, controlada por un operador experto, es lo que permite mover miles de toneladas de mercancías cada día, manteniendo el flujo del comercio mundial en movimiento.
