¿En qué consiste la estructura metálica de una grúa pórtico?

La grúa pórtico es una pieza fundamental en innumerables sectores industriales, desde astilleros y puertos hasta almacenes logísticos y plantas de fabricación pesada. Su capacidad para mover cargas extremadamente pesadas con precisión es invaluable. Pero, ¿alguna vez te has preguntado qué es lo que le da esa fuerza y estabilidad? La respuesta reside en su corazón: la estructura metálica.

Comprender la anatomía de esta estructura no es solo técnicamente fascinante, sino crucial para apreciar la ingeniería detrás de estas poderosas máquinas y para tomar decisiones informadas sobre su adquisición o mantenimiento.

La Columna Vertebral: Composición y Función de la Estructura

La estructura metálica de una grúa pórtico es un ensamblaje robusto y rígido diseñado para soportar esfuerzos masivos de flexión, compresión y torsión. Está fabricada predominantemente con acero de alta resistencia (como S355JR o grados superiores), perfilado en vigas que se unen mediante soldadura o tornillería de alta resistencia para formar un conjunto sólido y estable.

Su principal función es:

• 1. Soportar la carga útil: Es el elemento que aguanta el peso de la mercancía, el polipasto y todos los mecanismos.
• 2. Proporcionar vías de desplazamiento: Guía el movimiento del carro y la traslación de toda la grúa.
• 3. Absorber los esfuerzos dinámicos: Gestiona las fuerzas generadas por la aceleración, el frenado y el balanceo de la carga.
• 4. Garantizar la estabilidad: Previene el vuelco y asegura que la grúa opere de forma segura, incluso en condiciones exigentes.

Componentes Principales de la Estructura de una Grúa Pórtico

Desglosemos esta estructura en sus partes esenciales:

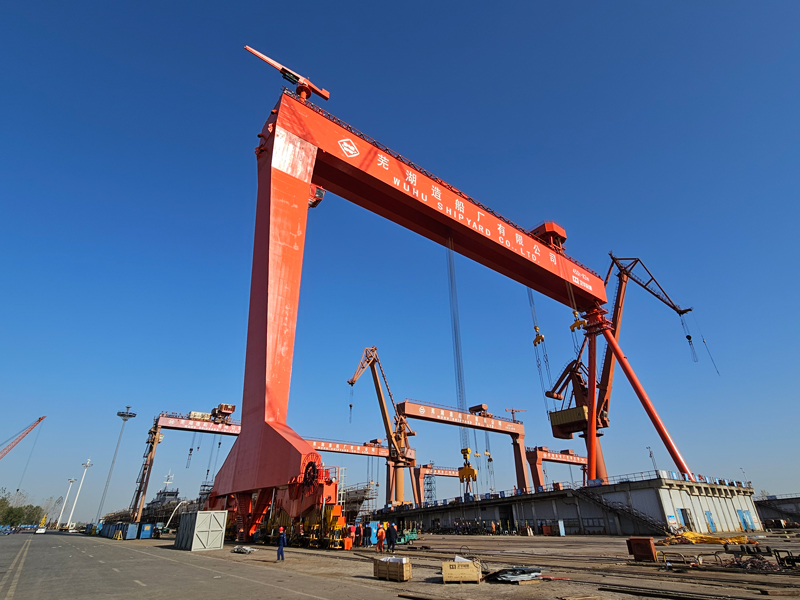

1. El Pórtico o Marco Principal

Es el elemento definitorio de la grúa. Consiste en dos patas (o piernas) verticales conectadas en su parte superior por una viga horizontal, formando una estructura que recuerda a un gran «puente» o pórtico. Este marco es el que se desplaza sobre rieles.

2. La Viga Puente (Viga Principal)

Es la viga horizontal que une las dos patas del pórtico. Es el componente que soporta directamente el carro de traslación y el polipasto. Existen varios tipos:

• Viga Caja: La más común en aplicaciones de media y gran capacidad. Son vigas soldadas de sección rectangular, huecas en su interior. Ofrecen una gran rigidez torsional y son ideales para luces largas y cargas pesadas.
• Viga Tipo Célula: Una evolución de la viga caja, con refuerzos internos que maximizan la resistencia minimizando el peso.
• Viga Doble: Utilizan dos vigas en paralelo, conectadas entre sí, para cargas y luces muy significativas.

3. Las Patas o Soportes Verticales

Son las columnas que sostienen la viga puente y transmiten las cargas a los carriles de desplazamiento. Pueden ser:

• Rígidas: Ambas patas están fijadas firmemente a la viga puente. La grúa se apoya en ambas.
• Articuladas (o Semi-pórtico): Una pata está rígidamente unida a la viga, mientras que la otra está articulada (semi-pórtico) o ambas pueden estarlo (pórtico completo articulado). Esto permite acomodar ligeras irregularidades en los raíles y reduce los esfuerzos en la estructura.

4. Sistema de Traslación y Carriles

Este sistema permite que toda la grúa se mueva a lo largo de la nave o del patio de trabajo. Incluye:

• Bogies: Conjuntos motorizados (en la pata motriz) y no motorizados (en la pata loca) que albergan las ruedas.
• Ruedas y Frenos: Diseñadas para soportar la carga total de la grúa.
• Carriles: Rieles sobre los que circulan las ruedas, garantizando un desplazamiento preciso y seguro.

5. El Carro de Translación y el Polipasto

Aunque técnicamente son mecanismos, están íntimamente ligados a la estructura. El carro se desplaza a lo largo de la viga puente (movimiento transversal) y lleva incorporado el polipasto, que es el mecanismo que sube y baja la carga (movimiento vertical).

Factores Clave en el Diseño de la Estructura

El diseño de esta estructura no es aleatorio. Los ingenieros calculan meticulosamente:

• 1. Capacidad de Carga (Tonelaje): La carga máxima que debe levantar.

• 2. Luz o Vano (Span): La distancia entre los carriles de desplazamiento. A mayor luz, más complejo es el diseño de la viga.

• 3. Altura de Elevación: La distancia vertical que debe recorrer el gancho.

• 4. Clase de Servicio (FEM/ISO): Define la intensidad de uso (número de ciclos de trabajo), lo que influye en el dimensionado para evitar la fatiga del metal.

• 5. Agentes Externos: Se debe considerar el viento (es crucial en exteriores), la temperatura y posibles agentes corrosivos.

La estructura metálica de una grúa pórtico es el resultado de una ingeniería de precisión. No es solo un armazón de acero; es un sistema equilibrado y calculado al milímetro que integra fuerza, rigidez y funcionalidad. Su correcto diseño, fabricación y mantenimiento es la garantía absoluta de seguridad, productividad y longevidad para cualquier operación industrial que dependa del movimiento eficiente de cargas pesadas.
