Puente Grúa Electromagnético

Introducción del Producto: Puente Grúa Electromagnético

El puente grúa electromagnético es una variante del puente grúa industrial que integra un sistema electromagnético como elemento principal de sujeción de cargas. A diferencia de las grúas tradicionales, su funcionamiento se basa en la conversión de energía eléctrica en fuerza magnética: cuando se aplica corriente eléctrica a la bobina del electroimán, se genera un campo magnético intenso que atrae firmemente materiales ferromagnéticos (aceros, hierros, chatarra, lingotes, etc.), permitiendo su traslado horizontal y vertical con precisión. Al cortar la corriente, el campo magnético desaparece instantáneamente, soltando la carga de forma controlada.

Este equipo está compuesto por tres partes esenciales: el puente (estructura principal que se desplaza a lo largo de rieles), el carro (que se mueve a lo largo del puente) y el electroimán de elevación (dispositivo que genera la fuerza magnética). Su diseño está adaptado a entornos industriales exigentes, con componentes resistentes a la corrosión, el polvo y las temperaturas variables, garantizando un rendimiento duradero y seguro en todo tipo de operaciones de manipulación de metales.

Características Principales del Puente Grúa Electromagnético

El puente grúa electromagnético se distingue por una serie de características que lo convierten en una opción superior para la manipulación de metales ferrosos, destacando por su eficiencia, seguridad y versatilidad:

• ◆ Alta Eficiencia Operativa: El sistema electromagnético permite un agarre y soltado de cargas en segundos, reduciendo el tiempo de inactividad entre operaciones y aumentando la productividad. A diferencia de los métodos mecánicos, no requiere ajustes manuales de sujeción, lo que acelera los procesos de carga y descarga.
• ◆ Seguridad Máxima: Incluye un sistema de retención magnética opcional para casos de desconexión de energía repentina. Este dispositivo garantiza que el electroimán conserve su fuerza magnética durante un período determinado, evitando la caída de cargas y reduciendo riesgos de accidentes. Además, cuenta con interruptores de emergencia y sistemas de protección contra sobrecarga y cortocircuitos.
• ◆ Versatilidad de Uso: Se adapta a una amplia gama de materiales ferromagnéticos, desde chatarra y lingotes de acero hasta placas, perfiles y virutas de mecanizado. Los usuarios pueden personalizar el electroimán según el tipo y tamaño de carga, satisfaciendo diferentes requisitos de elevación.
• ◆ Manejo Flexible: Ofrece modos de operación variados, como control colgante, control remoto inalámbrico y control desde la cabina, adaptándose a diferentes entornos de trabajo (espacios reducidos, zonas de alto riesgo o acceso limitado). El control remoto permite que el operador realice tareas desde una posición segura, reduciendo la exposición a riesgos.
• ◆ Durabilidad y Resistencia: Los componentes estructurales (puente, carro, electroimán) están fabricados con aceros de alta resistencia, tratados anti-corrosivos y protectores contra polvo y humedad. Esto garantiza una larga vida útil even en entornos industriales exigentes, como acerías y plantas de reciclaje de chatarra.
• ◆ Ahorro de Energía: El electroimán solo consume energía durante el agarre y traslado de cargas; en reposo, su consumo es mínimo. Algunos modelos cuentan con sistemas de ahorro de energía que reducen el consumo eléctrico en un 30-40% en comparación con equipos tradicionales, generando ahorros económicos y beneficios ambientales.

Especificaciones Técnicas del Puente Grúa Electromagnético

Las siguientes especificaciones son estándar para los modelos más comunes de puente grúa electromagnético; todas las especificaciones pueden ser personalizadas según las necesidades del cliente y las condiciones del entorno de trabajo:

Introducción del Aparejo Electromagnético (Electroimán de Elevación)

El aparejo electromagnético es el componente esencial del puente grúa electromagnético, responsable de generar la fuerza magnética necesaria para atraer y retener las cargas ferromagnéticas. Se compone de un núcleo de hierro suave, una bobina de cobre (aislada para evitar cortocircuitos) y una carcasa protectora de acero que defiende los componentes internos de impactos, polvo y humedad.

Su funcionamiento se basa en el principio de electromagnetismo: cuando la corriente eléctrica (generalmente de corriente continua, DC) fluye a través de la bobina, se genera un campo magnético que magnetiza el núcleo de hierro, convirtiéndolo en un imán temporal. La fuerza magnética generada depende del número de espiras de la bobina y de la intensidad de la corriente; cuanto mayor sea la corriente y las espiras, mayor será la fuerza de atracción, permitiendo levantar cargas más pesadas.

Existen dos tipos principales de aparejos electromagnéticos para puentes grúas:

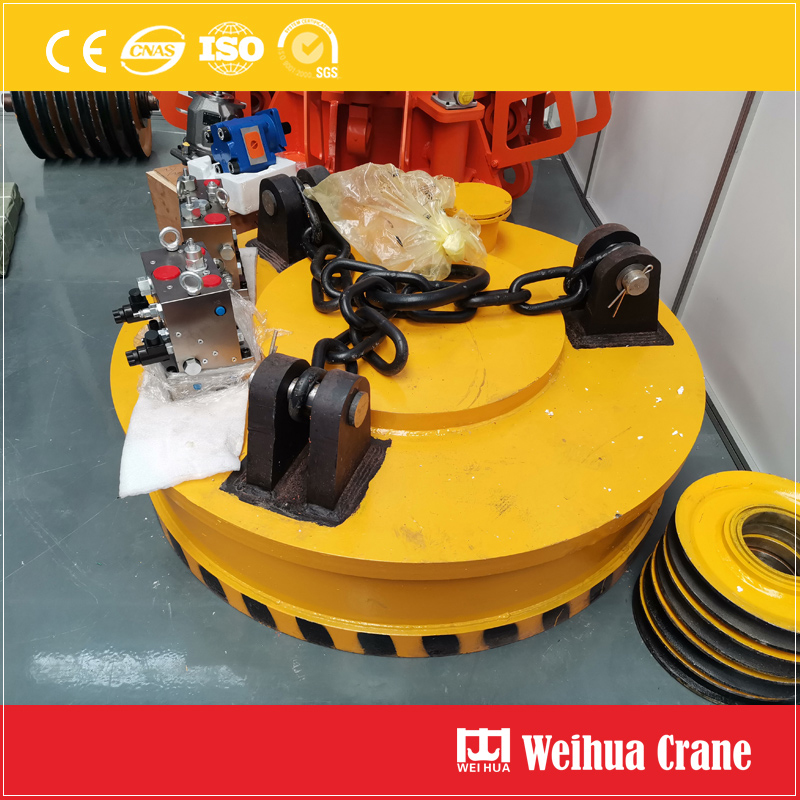

• ◆ Mandril Electromagnético: Diseño desmontable, ideal para levantar lingotes de acero, bolas de acero, bloques de arrabio, chatarra y virutas de mecanizado. Se selecciona según la longitud y temperatura de los materiales a elevar, con opciones circulares u ovaladas para adaptarse a diferentes formas de carga.

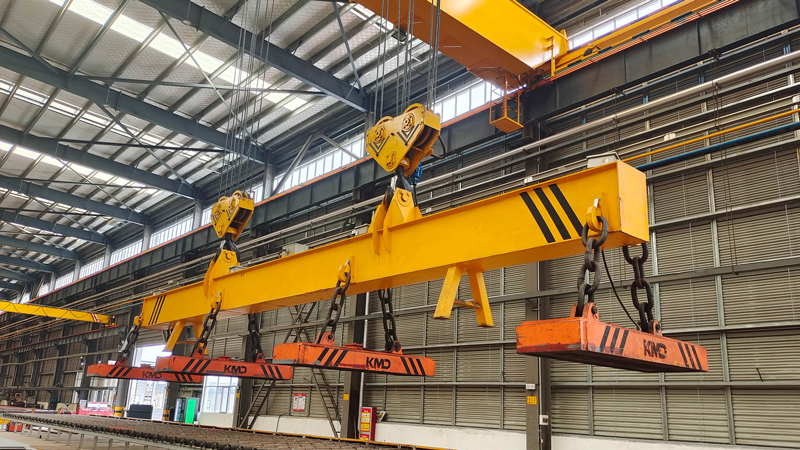

• ◆ Viga Electromagnética: Dispositivo en forma de viga, que se puede configurar perpendicular o paralela a la viga principal del puente. Adecuado para levantar placas de acero, perfiles, barras de refuerzo agrupadas y tubos, garantizando un agarre uniforme en superficies largas y planas.

Los aparejos electromagnéticos pueden ser resistentes a altas temperaturas (para materiales calientes como lingotes de acero fundido) y cuentan con sistemas de refrigeración para evitar el sobrecalentamiento durante el uso prolongado. Además, se integra un sistema de retención magnética de respaldo, que mantiene la fuerza magnética incluso en caso de corte de energía, garantizando la seguridad de las operaciones.

Tipos de Puente Grúa Electromagnético

El puente grúa electromagnético se clasifica en varios tipos según su diseño estructural, tipo de electroimán y aplicación específica. Los más comunes son:

• Puente Grúa Electromagnético QC con Mandril: Compuesta por un carro de elevación, marco de puente, mecanismo de desplazamiento y mandril electromagnético desmontable. Ideal para operaciones de carga, descarga y apilado en acerías, plantas de reciclaje de chatarra y talleres mecánicos, especialmente para levantar lingotes, palanquillas y chatarra. Su capacidad varía entre 5 y 50 toneladas, con alcances de 10,5 a 31,5 metros.

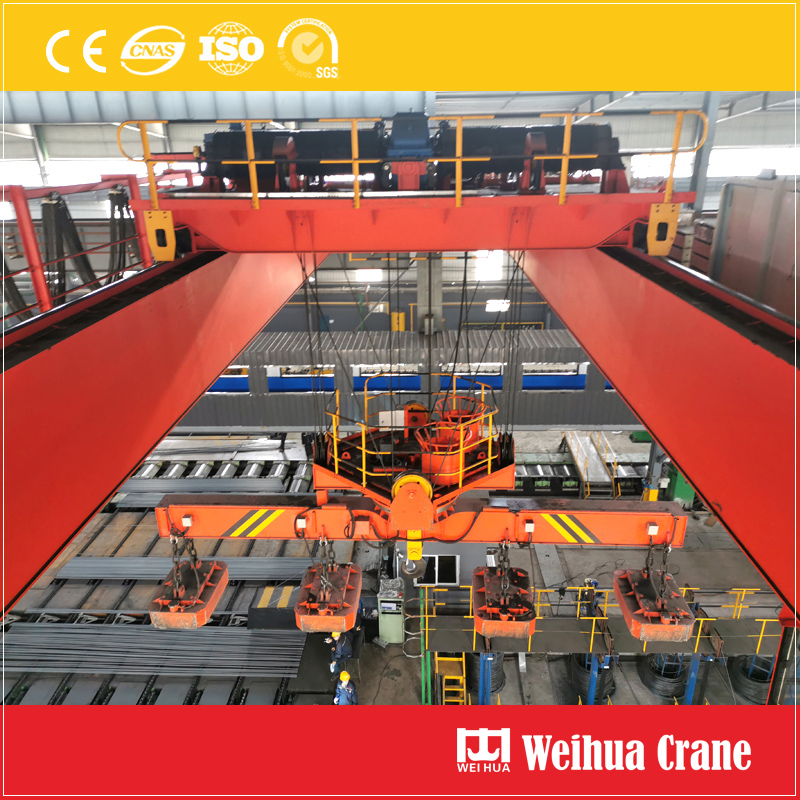

• Puente Grúa Electromagnético con Viga Magnética: Equipada con una viga electromagnética como dispositivo de elevación, perfecta para manipular placas de acero, perfiles estructurales y barras de refuerzo. Se adapta a entornos donde se requiere un agarre uniforme en cargas largas y planas, con opciones de viga giratoria o telescópica para mayor versatilidad.

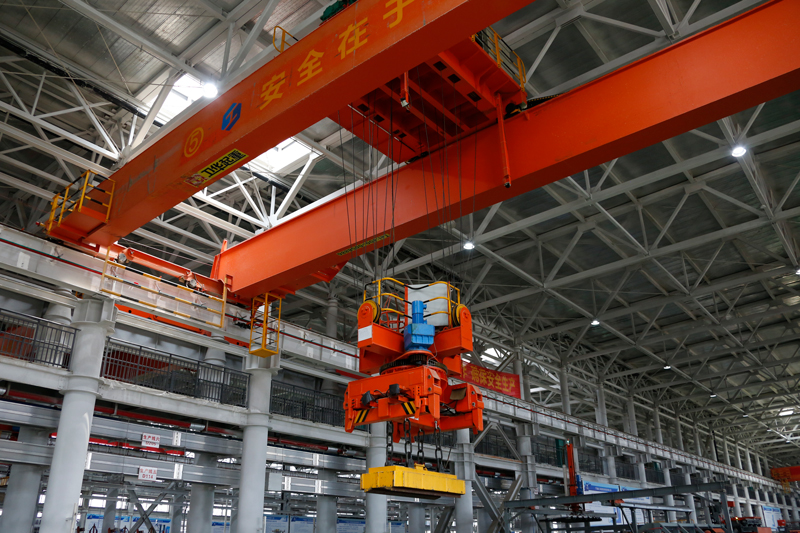

• Puente Grúa Electromagnético de Rotación Superior: Cuenta con una viga magnética giratoria, que permite rotar la carga 360 grados durante el traslado. Ideal para operaciones que requieren precisión en la colocación de materiales, como la fabricación de maquinaria y la construcción de estructuras metálicas.
• Puente Grúa Electromagnético de Doble Propósito: Integra un electroimán y un agarre mecánico, permitiendo manipular tanto materiales ferromagnéticos como no ferromagnéticos. Es una opción versátil para industrias que trabajan con una variedad de cargas, reduciendo la necesidad de múltiples equipos.
• Puente Grúa Electromagnético Inteligente: Equipada con tecnología de monitoreo inteligente, laser de posicionamiento y control automático. Permite la operación semi-automatizada o automatizada, reduciendo la intervención artificial, aumentando la precisión y optimizando la productividad. Es ideal para acerías de alta producción, donde se requiere un rendimiento eficiente y seguro.

Aplicaciones del Puente Grúa Electromagnético en Acerías

La acería es el sector industrial donde el puente grúa electromagnético tiene mayor aplicación, ya que su diseño está adaptado a las exigencias de manipulación de metales ferrosos en procesos de producción, almacenamiento y transporte. Sus principales aplicaciones en acerías incluyen:

• ◆ Transferencia de Lingotes y Bloques de Acero: Se utiliza para transportar lingotes de acero fundido (calientes o fríos) desde el horno de fundición hasta los talleres de laminación o procesamiento. El electroimán resistente a altas temperaturas garantiza un agarre seguro incluso con materiales a temperaturas superiores a 150℃, evitando daños y riesgos de caída.
• ◆ Manipulación de Chatarra y Materiales de Reciclaje: En las zonas de almacenamiento de chatarra de acerías, el puente grúa electromagnético se encarga de recoger, transportar y apilar chatarra de acero (residuos de producción, piezas desechadas), que luego se reutiliza como materia prima en el proceso de fundición. Esto optimiza el uso de materiales y reduce los costos de adquisición de hierro virgen.

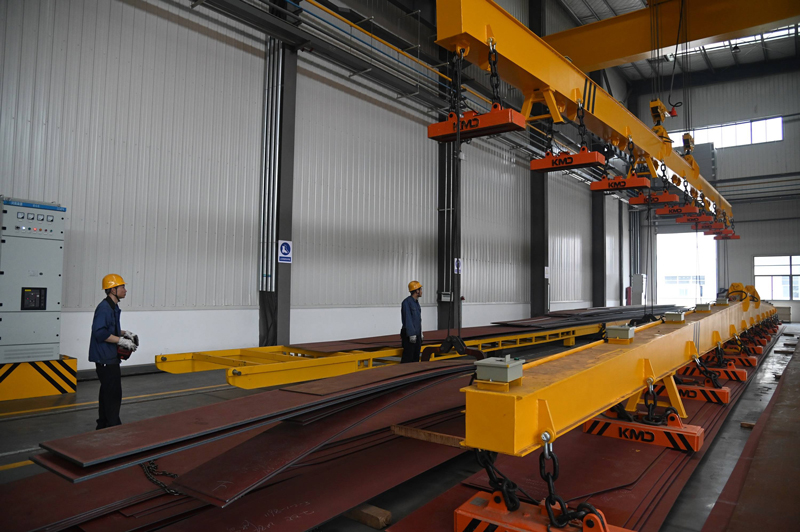

• ◆ Apilado de Placas y Perfiles de Acero: Después del proceso de laminación, las placas, barras y perfiles de acero se apilan de manera ordenada utilizando el puente grúa electromagnético. El agarre uniforme del electroimán evita deformaciones en las piezas y garantiza un almacenamiento eficiente, maximizando el espacio disponible en el taller.
• ◆ Alimentación de Hornos Eléctricos y de Fundición: El puente grúa electromagnético transporta lingotes, chatarra y otros materiales ferromagnéticos hasta la entrada de los hornos, asegurando un suministro constante y controlado de materia prima. Esto optimiza el proceso de fundición, reduciendo el tiempo de inactividad del horno y aumentando la producción.
• ◆ Mantenimiento de Equipos: Se utiliza para levantar y transportar componentes pesados de la acería, como rodamientos, ejes, carriles y piezas de maquinaria, facilitando el mantenimiento y la reparación de equipos industriales. La precisión del control remoto y la fuerza del electroimán garantizan un manejo seguro de componentes frágiles o pesados.

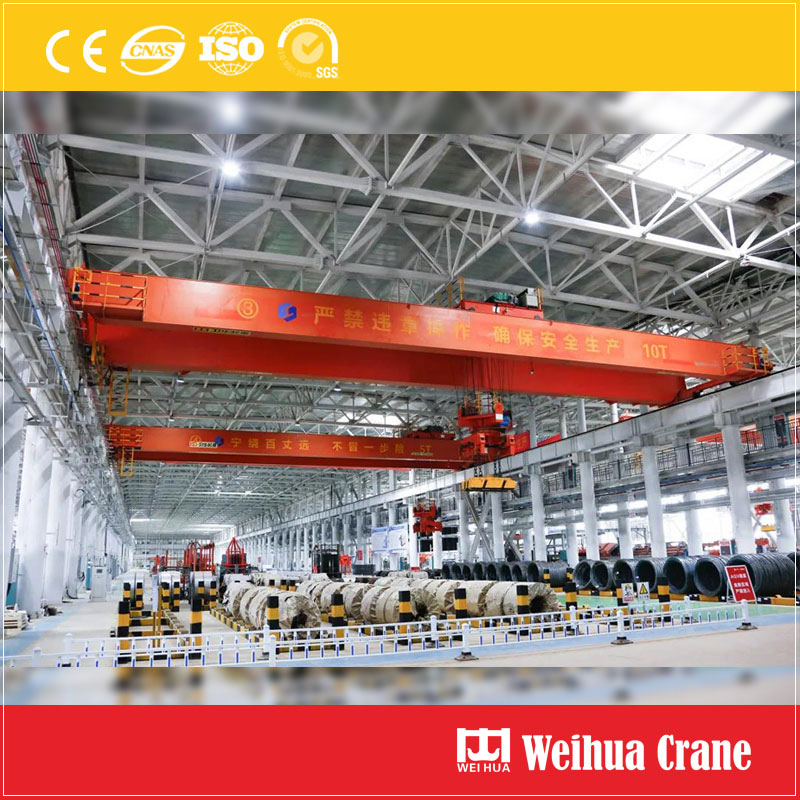

• ◆ Gestión de Yacimientos de Barras y Alambre: En las áreas de almacenamiento de barras de acero y alambre, el puente grúa electromagnético apila y desapila las cargas de manera eficiente, utilizando viga electromagnética para garantizar un agarre uniforme en longitudes largas. Esto reduce el tiempo de búsqueda y manejo de materiales, optimizando el flujo de producción.

En resumen, el puente grúa electromagnético es un equipo indispensable en la industria siderúrgica, ya que mejora la eficiencia operativa, reduce los riesgos laborales, optimiza el uso de materiales y contribuye a la sostenibilidad al facilitar el reciclaje de chatarra de acero. Su versatilidad y adaptabilidad lo convierten en la solución ideal para cualquier proceso de manipulación de metales ferrosos en acerías de cualquier tamaño.
